1) Modelos E50LF

Categorias: Esteiras Retas - Série E50LF, Esteiras Retas – Série E50LF - Acessórios

Descrição

CATÁLOGO

Fechada

Superfície superior fechada.

Vazada

Superfície superior vazada.

Perfurada

Superfície superior Perfurada.

Antiaderente

Superfície superior fechada e com saliências esféricas:

Superfi?cie superior fechada com salie?ncias esfe?ricas, que impedem a adere?ncia de produtos leves e u?midos a? esteira, tais como gelatinas, fatiados, verduras, etc.

Acumuladora longitudinal – Alinhado

Superfície superior fechada e com roletes longitudinais alinhado para acumulo de caixas.

Superfi?cie superior com roletes acumuladores. Especialmente desenvolvida para acumular embalagens no final das linhas de produc?a?o.
A largura mi?nima dessa esteira e? 100mm com incrementos de 100mm.
Configurac?o?es diferentes, consulte a UNIRONS.

Acumuladora longitudinal – Desalinhado

Superfície superior fechada e com roletes longitudinais desalinhados para acumulo de caixas com superfícies irregulares ou ranhuras não planas.

Superfi?cie superior com roletes acumuladores. Especialmente desenvolvida para acumular embalagens no final das linhas de produc?a?o, quando a superfi?cie inferior da embalagem na?o e? plana, tipo caixas pla?sticas com arestas.
A largura mi?nima dessa esteira e? 100mm com incrementos de 100mm.
Configurac?o?es diferentes, consulte a UNIRONS.

Acumuladora transversal

Superfície superior fechada e com roletes Transversal para recebimento e retirada de caixa.

Superfi?cie superior com roletes transversais. Especialmente desenvolvida para facilitar a entrada e a sai?da de embalagens na esteira, ao longo da linha de produc?a?o, enquanto a esteira se desloca com um passo definido, sem danificar as embalagens.
A largura mi?nima dessa esteira e? 100mm com incrementos de 100mm.
Configurac?o?es diferentes, consulte a UNIRONS.

Emborrachada

Superfície superior fechada e emborrachada:

Especialmente desenvolvida para uso em aplicac?o?es de processamento e embalagem de alimentos, possui mo?dulos emborrachados com alto atrito na superfi?cie superior, tambe?m indicada para esteiras aceleradoras.

Com roletes inclinados

Superfície superior fechada e com roletes inclinados para entrada, saída, aceleração ou freamento de caixas.

Nota A: Para a pista superior com roletes livres, usar: PRI30-30.

Nota B: Para pista superior com roletes ativos, usar placa continua plana de polipropileno, espessura de 25mm com apoios a cada 400mm.

Nota C: Para retorno usar roletes de retorno usinados na largura de 16mm, ou pista continua com perfis PRI30-30 ou combinac?a?o de roletes e perfis.

Consultar a UNIRONS para outras configurac?o?es ou combinac?o?es de movimentos.

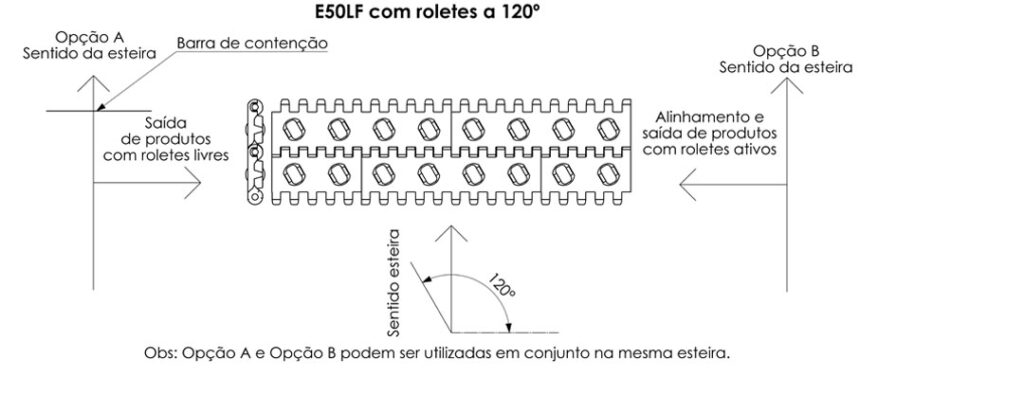

Exemplos de montagens funcionais para roletes Inclinados:

Características das esteiras Série E50LF:

	Fechada	Vazada	Perfurada	Antiad.	Acum. long. – Alin.	Acum. long. – Desalin.	Acumul. transv.	Emborr.	Roletes inclinados
Passo (nominal)	50	50	50	50	50	50	50	50	50
Larg. mín.	60	60	60	60	100	100	100	60	200
Increm. de larg.	20	20	20	20	100	100	100	Consult. a Unirons	100
Tam. de abertura	–	9,5	2×6 e 2×10	–	100	100	100	–	–
Área aberta	0%	12%	15%	0%	2,5%	2,5%	2,5	0%	0%

Dados das esteiras

Esteira	Material da Esteira	Material da Vareta 6,5mm	Resistência as Esteiras kg/m a 20°C	Intervalo de Temperatura °C	Peso da Esteira kg/m²
Fechada Vazada Perfurada Antiaderente AL – Alinhado AL – Desalinhado AT	Polipropileno	Polipropileno	Fechada / antiaderente: 1450 Vazada / perfurada / AL – Alinhado / AL – desalinhado /AT : 1300	-40 a? 105	Fechada: 9,10 Vazada / perfurada: 8,10 Antiaderente: 9,20 AL – Alinhado / AL – desalinhado: 11,46 AT: 11,85
Fechada Vazada Perfurada Antiaderente Emborrachada Roletes inclinados	Polipropileno	Acetal	Fechada / antiaderente / roletes inclinados: 1600Vazada / perfurada /emborrachada: 1500	-40 a? 90	Fechada: 9,50 Vazada / perfurada: 8,50 Antiaderente: 9,60 Emborrachada: 8,89 Roletes inclinados: 10,34
Fechada Vazada Perfurada Antiaderente	Polietileno	Polietileno	Fechada / antiaderente: 810 Vazada / perfurada: 750	-45 a? 60	Fechada: 9,60Vazada / perfurada: 8,60Antiaderente: 9,70
Fechada Vazada Perfurada Antiaderente	Acetal	Acetal	Fechada / antiaderente: 1600 Vazada / perfurada: 1500	-45 a? 90	Fechada / antiaderente: 13,60 Vazada /perfurada: 12,10
