Especificações para esteiras

Descrição

UNIRONS oferece a sua empresa a mais avançada tecnologia para transportadores: esteiras modulares de plástico injetado.

Agilidade:

Por ser uma empresa nacional, a UNIRONS pode oferecer uma real agilidade no atendimento de pedidos, suprindo, sob pronta entrega, a necessidade de qualquer cliente em toda a extensão do território nacional.

Durabilidade

Praticamente não há desgaste por atrito entre os componentes do transportador. São inertes à maioria dos ácidos, bases, alcoois, etc; e não sofrem corrosão por oxidação, uma vez que as esteiras são confeccionadas em plástico. Essas características conferem às esteiras UNIRONS uma vida útil bastante longa.

Resistência:

A força de tração de serviço (Ns) atuante na esteira é função das características de cada transportador. Tais sejam: dimensões, atrito, plano/ ascendente, velocidade/ arranque, temperatura, umidade e produto a ser transportado. Consulte o departamento técnico da UNIRONS para determinação da força de serviço atuante no seu transportador.

Obviamente, teremos que ter sempre Ns < ou = Nadm.

Manutenção:

O envio imediato de peças de reposição é garantido pela manutenção de estoque de toda linha de produtos.

Funcionamento:

O conjunto é positivamente tracionado por rodas dentadas perfeitamente engrenadas nos módulos da esteira, garantindo a movimentação sem escorregamentos longitudinais ou deslocamentos transversais. O eixo quadrado dispensa a utilização de chavetas. As esteiras deslizam com baixo atrito sobre pistas de plástico ou aço inox. Este sistema, por não utilizar roletes, diminui sensivelmente o custo de aquisição e manutenção, e torna o seu funcionamento silencioso.

Versatilidade da esteira:

Confeccionadas em módulos injetados e unidas por barras plásticas extrusadas, proporcionam montagem de esteiras com larguras desde 50mm até 5m. Esse conceito modular permite que eventuais consertos ou paradas para manutenção sejam feitos em poucos minutos com mão de obra local.

Tração positiva:

Como há o engrenamento perfeito entre os módulos e a engrenagem (não há escorregamento), a posição de um produto na esteira é sempre conhecida, facilitando os processos de automação.

Higiene:

As esteiras UNIRONS são laváveis e atóxicas. Podem ser esterilizadas mesmo em operação e possuem certificado de aprovação para entrar em contato com alimentos.

Usos diversos:

O sistema modular foi projetado com diversos tipos de acessórios, permitindo por exemplo, transformar uma esteira plana em elevada com a simples inclusão de guardas laterais e módulos com taliscas transversais.

Projeto:

A UNIRONS disponibiliza assessoramento on-line para orientar sobre todos os procedimentos de montagens. Sempre que necessário, é proporcionada visita de equipe autorizada. A UNIRONS dispõe de serviço de engenharia especializado, para dimensionar as esteiras e suas motorizações.

Especificações técnicas para projeto:

Da mesma forma como foram projetados, os produtos UNIRONS requerem tratamento especial durante a sua instalação, manutenção e uso. Para isso, alguns cuidados devem ser tomados para evitar acidentes ou qualquer ilegalidade:

1) Antes de iniciar a instalação, manipulação, limpeza, lubrificação ou manutenção necessárias de qualquer módulo transportador, engrenagem ou sistema, deve-se consultar os órgãos federais, estaduais ou locais da sua região sobre os regulamentos relacionados ao controlador de energia perigosa ou armazenada (lockout/toughout);

2) Deve-se evitar colocar as mãos sob o módulo transportador, de maneira que possibilite algum acidente material e/ou físico à pessoa; a não ser que o sistema acionador esteja desligado;

3) Os produtos UNIRONS são feitos de material plástico e são inflamáveis. Se expostos diretamente a chamas ou a temperaturas superiores às especificadas pela UNIRONS neste manual, estes produtos queimarão, emitindo gases tóxicos. Não exponha as esteiras transportadoras UNIRONS a temperaturas fora dos limites recomendados;

4) A UNIRONS somente se responsabiliza pelo bom funcionamento, qualidade e segurança de seus produtos se o transportador for executado conforme prescrições contidas no Manual Técnico ou sob consulta por escrito.

A UNIRONS se exime da responsabilidade pelo mau funcionamento de um transportador que não atenda às prescrições do Manual Técnico ou que não atendam a todos os regulamentos e norma locais, estaduais e federais relacionados com a segurança pública, segurança do trabalho, normas de segurança sanitária, de prevenção de incêndios ou qualquer outro regulamento de segurança;

5) A UNIRONS não se responsabiliza por danos à propriedade e/ou lesões pessoais, diretas ou indiretas, devidas a danos por funcionamento inadequado e/ou por mau uso do maquinário e/ou pelo uso incorreto de seus produtos, baseado ou não nas informações contidas no manual.

Garantia:

A Unirons garante seus produtos pelo período de 1 ano a partir da data de envio desde que observadas estritamente as recomendações desse manual. A empresa substituirá qualquer produto cujo material tenha sido comprovado como defeituoso durante seu uso. Não se oferece nenhuma outra garantia, explícita ou implícita, a menos que essa tenha sido apresentada por escrito e aprovada por um representante devidamente autorizado pela UNIRONS.

Considerações gerais:

1.1) Escolha a esteira correta para o produto a ser transportado: superfi?cie, temperatura, resiste?ncia, velocidade, etc;

1.2) Transportadores grandes com cargas elevadas e/ou altas ou baixas temperaturas: consultar o departamento te?cnico da UNIRONS para determinac?a?o da capacidade portante e variac?o?es te?rmicas da esteira;

1.3) Observar sempre as especificac?o?es te?cnicas da UNIRONS;

1.4) Pistas de deslizamentos dos percursos de ida e retorno bem projetados aumentam a vida u?til da esteira;
1.5) Presenc?a de materiais abrasivos causam desgastes (inerentes a qualquer tipo de material) que podem comprometer a vida u?til da esteira. Consulte o departamento te?cnico da UNIRONS para a aplicac?a?o desejada;
1.6) Nunca deixe pontas ou arestas vivas que possam travar e danificar a esteira;
1.7) As curvas catena?rias entre o roletes de retorno sa?o necessa?rias para que a esteira se mantenha com tensa?o adequada, ale?m de acomodar de forma eficiente os alongamentos e contrac?o?es no comprimento da esteira devido a?s variac?o?es te?rmicas;
1.8) Sempre que possi?vel, utilize sistema motor-redutor com arranque suave, que prolongam a vida u?til da esteira;

1.9) E? muito importante que a esteira esteja perfeitamente alinhada na pista, ou seja, os dois eixos (motriz e retorno) devem estar em esquadro com a pista e paralelos entre si. Recomenda-se checar as diagonais do tria?ngulo reta?ngulo;
1.10) Em caso de du?vidas consulte sempre o departamento te?cnico da UNIRONS.
2) EIXOS: MOTRIZ E RETORNO
As esteiras UNIRONS sa?o tracionadas por rodas dentadas acopladas (sem chavetas) a um eixo quadrado com extremidades torneadas para fixac?a?o nos mancais.
A sec?a?o circular torneada do mancal motriz deve ser a maior possi?vel, visto que a reduc?a?o da sec?a?o diminui a resiste?ncia a? torc?a?o do eixo.

2) Eixos: eixo motriz e retorno

As esteiras UNIRONS sa?o tracionadas por rodas dentadas acopladas (sem chavetas) a um eixo quadrado com extremidades torneadas para fixac?a?o nos mancais.
A sec?a?o circular torneada do mancal motriz deve ser a maior possi?vel, visto que a reduc?a?o da sec?a?o diminui a resiste?ncia a? torc?a?o do eixo.

As rodas devem ficar distribui?das no eixo com espac?amentos entre si aproximadamente constantes, tendo o cuidado para que nenhuma roda fique posicionada sobre a emenda de dois mo?dulos da esteira.
Apenas uma roda em cada eixo (motriz e retorno) deve ser travada lateralmente; as demais devem ficar livres para acompanhar o movimento transversal de contrac?a?o e expansa?o te?rmicas da esteira.

Recomenda-se travar a roda central ou a adjacente quando o n° de rodas for par.
Cuidados especiais devem ser observados quanto a? capacidade portante do eixo. Tais como: deflexa?o, torc?a?o e cisalhamento. A UNIRONS dispo?e de rodas para diversos tamanhos de eixos: 38.1mm, 40mm, 50.8mm, 76.2mm, 88.9mm.
Consulte nosso departamento te?cnico para indicac?a?o da roda e eixo apropriados para sua aplicac?a?o.
Rodas de retorno Ø25,4 sem chaveta e roletes em eixo de ac?o inox, tendem a esquentar em altas rotac?o?es, para rotac?o?es acima de 60 rpm, recomendamos o uso de rodas ficas em eixos girando em mancais com rolamentos.

3) Pista de deslizamento: percurso de ida

Va?rias configurac?o?es de pistas de deslizamento podem ser usadas com as esteiras UNIRONS, desde que a superfi?cie de deslizamento seja de ac?o inox polido ou algum tipo de pla?stico compati?vel com a devida aplicac?a?o.
A UNIRONS fornece perfis de deslizamento em polietileno de alto peso molecular (HMW) e em polietileno em ultra alto peso molecular (UHMW) diversas sec?o?es (perfi l “U”, perfi l “CLIP”, perfi l “L”, perfi l retangular, etc) que apresentam baixo coeficiente de atrito, boa resiste?ncia ao desgaste e aplica?vel a temperaturas de ate? 70°C.
Para perfis em PEAD: A UNIRONS na?o recomenda o uso de perfis em PEAD extrusados ou serrados para esteiras que trabalhem em contato direto com alimentos. Para essa situac?a?o usar exclusivamente Perfis extrusados em UHMW.

Para perfis em UHMW: A UNIRONSexige o uso de perfis extrusados em UHMW para deslizamento de esteiras que trabalhem em contato direto com alimento. Para essa situac?a?o a UNIRONS proi?be que seja usado perfis extrusados ou serrados de PEAD, PP ou Nylon
Para perfis curvos: A UNIRONSexige que no lado interno das curvas sejam usados perfis extrusados de UHMW. A UNIRONS proi?be que nessa situac?a?o sejam usados perfis extrusados ou serrados de PEAD, PP ou NLYON

Estes perfis de pla?stico extrusados devem ser fixados apenas na extremidade oposta ao sentido de movimentac?a?o da esteira

4) Pista de deslizamento: Percurso de retorno:

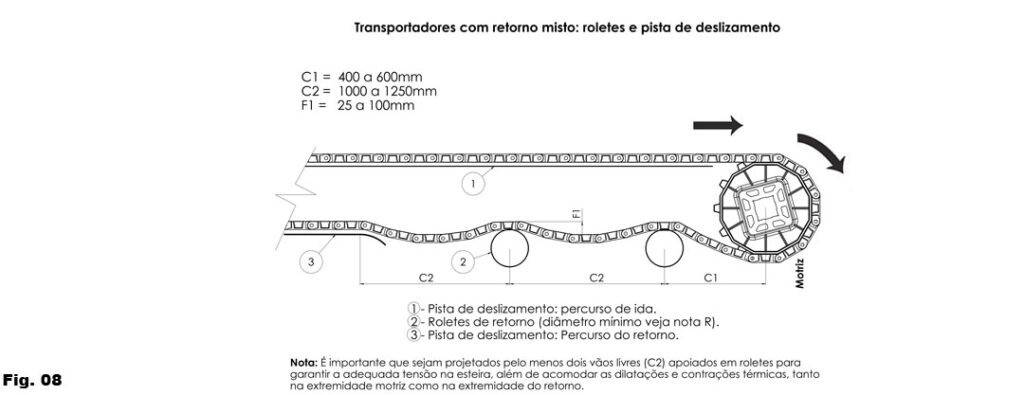

O uso de roletes no retorno tem se mostrado muito eficiente no funcionamento global da esteira, pois permite a formac?a?o da curva catena?ria, que proporciona adequada tensa?o a? esteira, ale?m de acomodar os alongamentos e contrac?o?es devidos a variac?o?es de temperatura e diminuir o desgaste das esteiras.
Nas situac?o?es onde o projeto exige pistas conti?nuas no retorno, devem ser previstos pelo menos dois va?os com apoios em roletes junto as extremidades para garantir a tensa?o adequada. Nessa situac?a?o exige-se o uso de guias de UHMW extrusadas. Em situac?o?es criticas de atrito recomendamos o uso de esteiras em acetal, para diminuir o desgaste na parte superior da esteira.

Os transportadores elevadores que utilizam taliscas transversais e/ou guardas laterais, na?o podem usar roletes em toda a largura da esteira, uma vez que colidem com as taliscas e/ou guardas laterais. Nestes casos, o projetista deve solicitar que a esteira seja montada com trechos sem taliscas (geralmente junto a?s laterais), por onde a mesma se apoia em roletes ou chapa meta?lica revestida com pla?stico de deslizamento em UHMW. Para mudanc?as de direc?a?o abruptas e ou esteiras muito carregadas ou de maior velocidade, recomenda-se curvaturas suaves ou o uso de roletes associados, bem como o uso de esteiras em acetal.

	E17	E25	E38C	E50	E50LF
L1 mm (Mínimo)	40	40	16	36	40
L2 mm (Máximo)	400	400	400	519	520
L3 mm (Mínimo)	40	40	40	36	40

5) Configurações de transportadores planos usuais:

6) Configurações de transportadores ascendentes usuais:

Ao projetar os impedimentos a? retificac?a?o da esteira, levar em conta que a?ngulos grandes e/ou raios pequenos de concorda?ncia levam a? necessidade de suportes intermedia?rios na esteira.
Consulte o departamento te?cnico da UNIRONS para determinar a necessidade de suportes intermedia?rios.
